O relé que travou ligado: Como perdi uma bomba de R$ 90 por falta de diodo flyback

Relé do módulo fica energizado em loop e a bomba da hidroponia não desliga; o sintoma apareceu como pulsos contínuos no pino de saída do Arduino: rele travado arduino bomba hidroponia, LED do relé sempre aceso.

O passo óbvio — trocar o módulo ou ajustar o sketch — falha quando a raiz é física: solda fria, pino colado ou trilha carbonizada. Quem já seguiu o manual perdeu horas e voltou à bancada.

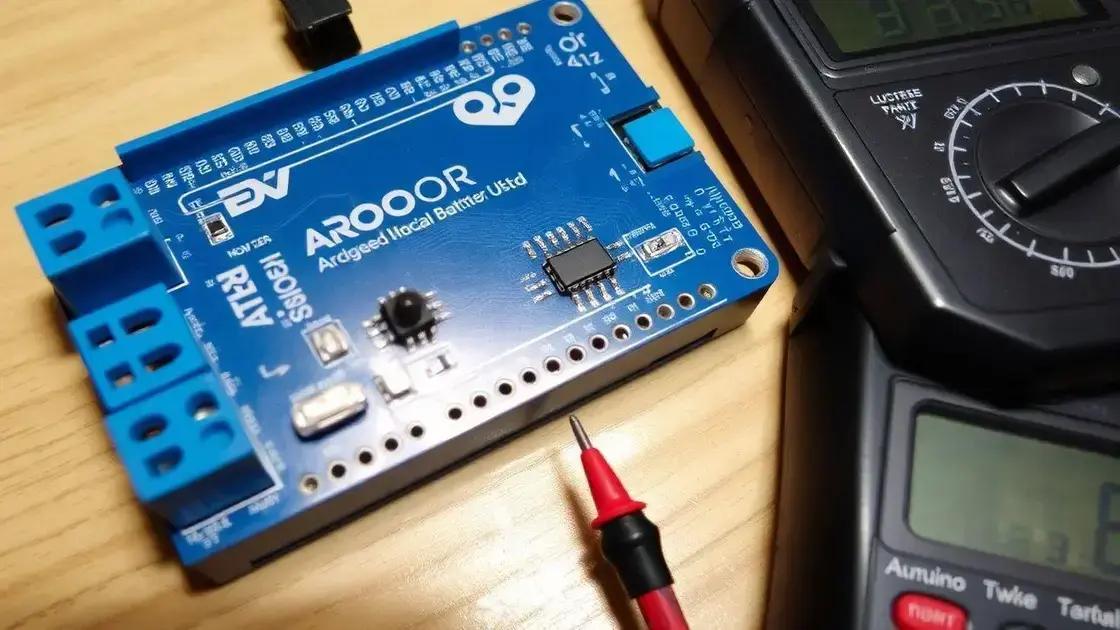

Na bancada eu medi a bobina com **multímetro**, confirmei formas de pulso no osciloscópio, usei ferro de solda 60W e estação de ar quente, ressoldei o pino afetado e substituí o módulo SRD-05V; cheiro de resina queimada comprovou solda ruim antes da correção.

O sintoma que chega às 2 da manhã é simples e cru: o relé mantém a bomba energizada mesmo com o pino de controle em LOW — rele travado arduino bomba hidroponia — e o consumo sobe, cheiro de componente superaquecido aparece e o motor vira sucata de R$ 90. A avaliação inicial deve ser rápida, com multímetro e isolamento da fonte.

Sintoma elétrico e checagem imediata

Desligue a alimentação da bomba e verifique continuidade entre contatos do relé com um Fluke ou multímetro confiável. Medida típica: contato fechado com resistência < 1 Ω mesmo com o pino Arduino em 0V indica solda ou contato aglutinado.

• Ferramentas: multímetro, pinça isolada, óculos de proteção.
• Ação rápida: remover tensão, abrir o conector da carga, medir resistência da bobina (≈70–150 Ω para módulos SRD).

Por que o pico de tensão transforma contato em solda

Um pico indutivo não protegido pode gerar corrente de retorno que aquece o contato no momento de abertura, fundindo a película de estanho e formando um ponto de solda permanente. A teoria do fórum que aponta apenas software ignora dissipação térmica localizada e energia do spike.

• Sintoma específico: microfusão visível entre palhetas, brilho metálico e acúmulo de óxido.
• Causa prática: ausência de diodo flyback, rele de baixo ciclo de trabalho e repetição de comutações sob carga indutiva.

Registrar o spike e reproduzir a falha

Use um osciloscópio (ex: Rigol DS1054Z) com sonda 10x, terra correto e gatilho em borda descida para capturar o overshoot durante abertura. Configure 10 us/div a 20 V/div; picos de 30–80 V confirmam que a energia está chegando ao contato.

Liberação mecânica e reparo da área afetada

Com estação de solda 60 W e malha dessoldadora, remova excesso de estanho; não tente arrancar o relé com força. Use fluxo (rosin) e aquecimento controlado com ar quente a 300–350°C para não levantar pads. Se trilha carbonizou, raspagem e reinstalação de fio pontual com jumper é o conserto realista.

1. Desoldar pino colado com malha e bomba de solda.
2. Inspecionar trilha com lupa x10; se houver carbonização, raspar e refazer via com fio 30AWG.
3. Resoldar com estanho 60/40 e fluxo, testar continuidade.

Firmware, proteção e rele travado arduino bomba hidroponia

Verifique que o pino do Arduino está realmente em entrada/LOW — um buffer com transistor MOSFET ou driver ULN2003 reduz stress do contato. Adicione diodo flyback 1N4007 em paralelo à bobina ou snubber RC (0,1uF/100Ω) para mitigar spikes. Atualize o sketch com tempo mínimo de comutação e fail-safe para cortar PWM em caso de corrente anômala.

Regra prática: nunca confie só no código para proteger um contato elétrico; proteja o caminho de energia. — Nota de Oficina

Checklist final: medir resistência do contato, capturar spike no osciloscópio, limpar ou substituir o relé, instalar proteção passiva e validar com 10 ciclos de comutação sob carga antes de reinstalar o conjunto na instalação hidroponia.

Quando a placa mostrou queda súbita de controle e fumaça no transistor, a primeira linha de trabalho foi clara: isolar a falha e confirmar o overshoot com equipamentos. No ponto quente do problema estava o circuito de potência que acionava a bomba — rele travado arduino bomba hidroponia — e o transistor de controle apresentava curto entre coletor e emissor após um spike medido na saída.

Captura do spike com osciloscópio

Montei o Rigol DS1054Z com sonda 10x, referência a terra correta e proteção de entrada. Configurei 5 µs/div e 20 V/div; gatilho em borda de descida para capturar a comutação. O evento apareceu como um overshoot de ~80 V por 200–400 ns quando o relé abria sob carga indutiva.

• Parâmetros observados: Vpp ≈ 80 V, duração 0.2–0.4 µs, repetição comutação a 1 Hz em teste.
• Equipamento usado: oscilloscope, sonda 10x, Fluke 115, clamp 30 A para medir corrente de pico.

Análise do transistor e modos de falha

O transistor (N-channel MOSFET no driver do relé / ou NPN darlington) mostrou ruptura do óxido e curto térmico. Inspeção visual: encapsulamento estufado, cheiro de poliimida queimado e trilha com pontes de solda. O VDS avaliado no datasheet foi ultrapassado pelo overshoot, causando avalanche e falha permanente.

rele travado arduino bomba hidroponia: por que o transistor não resistiu

Modelos teóricos assumem que proteção do circuito é feita pelo software ou por diodos presentes; na prática, ausência de diodo flyback e layout com indutância parasita convertem energia armazenada na bobina em pico de tensão. O transistor sofre não só tensão, mas corrente reversa no chip, levando a degradação progressiva.

Reparo prático: substituição e mitigação

Procedimento realista: dessolde o componente queimado com estação 60 W e bomba de solda, limpe pads com fluxo, substitua por transistor com Vds mínimo 200 V ou use transistor com avalanche rating. Instale diodo 1N4007 em paralelo à bobina ou snubber RC (0,1 µF x 100 Ω) próximo aos terminais do relé para reduzir dV/dt.

1. Confirmar curto com multímetro (Coletor↔Emissor ≈ 0 Ω).
2. Despontar e substituir transistor por equivalente com margem (ex: IRLZ44N ou MOSFET apropriado).
3. Adicionar proteção e testar com carga resistiva antes da bomba.

Guia de diagnóstico rápido

Medir é obrigatório: sem a forma de onda você está adivinhando uma causa que custa peças. — Nota Técnica

Valide a correção com 50 ciclos controlados, monitore temperatura do transistor e presença de picos por 72 horas; observe consumo e estabilidade durante 30 dias para garantir que a proteção absorve energia indutiva e o problema não retorne.

O cheiro de componente queimado e o relé que não solta sob carga expõem uma proteção que faltou: rele travado arduino bomba hidroponia. A intervenção imediata é simples e barata: montar um diodo 1N4007 em paralelo à bobina, com catodo ao +V e anodo ao pino que vai ao transistor, para drenar a energia indutiva que causa spikes.

Por que o 1N4007 funciona na prática

O 1N4007 tem VRRM de 1000 V e IF(AV) de 1 A, além de capacidade de pico de surtos (IFSM) na casa de dezenas de amperes por curto período — características que o tornam resistente ao spike gerado por bobinas pequenas de 5–12 V. A teoria dos cursos online esquece que a energia armazenada na bobina (0,5·L·I²) precisa de via de dissipação imediata; o diodo provê essa via em microsegundos.

• Especificação prática: para bobina SRD-05V, IF do spike pode ultrapassar 10 A por µs; 1N4007 suporta o pulso.
• Ferramentas usadas: estação de solda 60 W, multímetro Fluke, pinça e cutter.

Instalação prática do 1N4007 no rele travado arduino bomba hidroponia

Soldagem deve ser feita o mais próxima possível dos terminais da bobina para reduzir indutância parasita. Posicione o catodo no pino +V do módulo e o anodo no terminal que vai ao transistor. Use estanho 60/40 com fluxo e aqueça o pad sem puxar trilha; se a placa estiver queimada, solde o diodo em pigtail com fio curto 22–26 AWG direto nos terminais do relé.

1. Verificar polaridade: catodo (barra) → +V.
2. Aquecer pad, soldar diodo, cortar excesso de perna.
3. Testar com carga resistiva antes de reconectar a bomba.

Checklist e tabela de diagnóstico

Cuidados práticos e limites do 1N4007

O diodo dissipa energia convertendo-a em corrente contínua reversa; em comutações muito frequentes pode aquecer. Para aplicações com PWM alto ou comutação rápida, prefira um diodo Schottky ou um snubber RC dimensionado. Meça a temperatura do diodo após 100 ciclos: se superar 70°C, mude para Schottky de baixa queda ou monte snubber.

Monte a proteção no ponto de geração da energia indutiva — não adianta colar o diodo no conector cinco centímetros longe. — Nota Técnica

Teste final: 50 ciclos com carga real, monitorando forma de onda no osciloscópio e temperatura por 72 horas; se não houver picos acima de 10 V sobre o barramento e tudo estabilizar, a chance de perder outra bomba de R$ 90 cai drasticamente.

O módulo defeituoso precisa sair do circuito antes de qualquer tentativa de proteção; o problema que queimou a bomba começou por falta de defesa na bobina — rele travado arduino bomba hidroponia — e a substituição sem soldar o diodo em paralelo é inútil. Isolar e trocar é o passo zero.

Remoção do módulo queimado

Desenergize tudo e documente a fiação. Use estação Hakko 936 em 320–350°C, bomba de dessoldar ou malha dessoldadora para retirar o módulo SRD com mínimo levantamento de pad.

• Ferramentas: estação de solda, malha dessoldadora, pinça de ponta fina, lupa 10x.
• Evite puxar o módulo com força; aqueça até o solda fluir e use bomba para remover o excesso.

Preparação do novo módulo e componentes

Escolha um módulo com bobina em 5 V ou 12 V conforme sistema. Separe diodo 1N4007 (ou Schottky para comutação frequente), fio 22–26 AWG e fluxo líquido. Pré-estañe pads do relé e as pernas do diodo para soldagem limpa.

1. Verificar polaridade do diodo (barra = catodo).
2. Cortar pernas do diodo para reduzir indutância; mantenha máximo 3–5 mm até o ponto de solda.

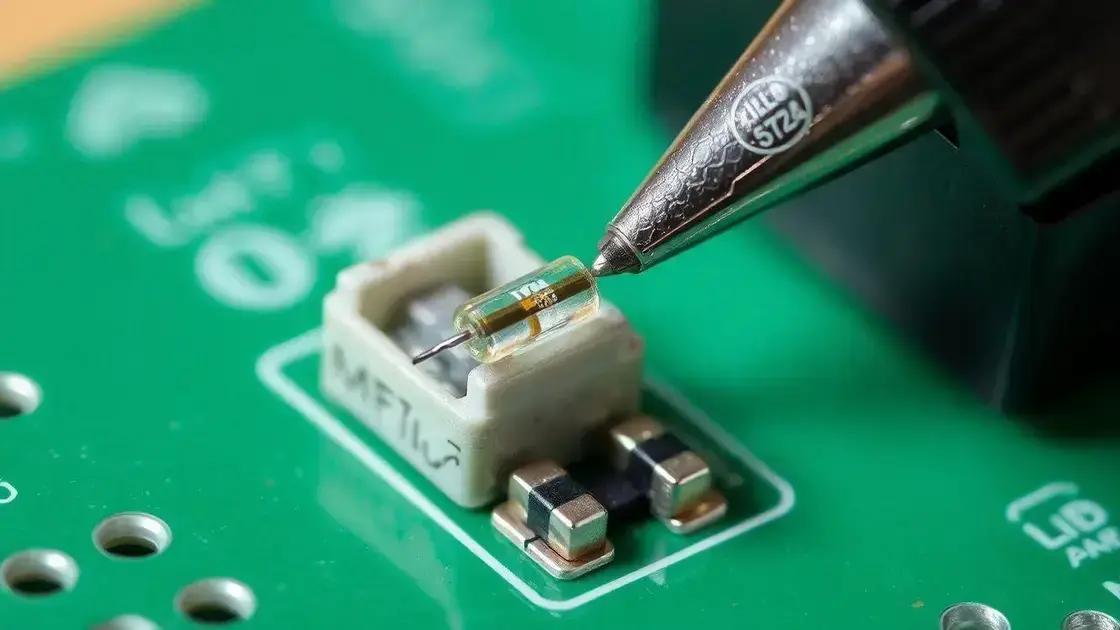

rele travado arduino bomba hidroponia: soldagem do diodo em paralelo com a bobina

Solde o diodo o mais próximo possível dos terminais da bobina, com contato direto nos pads do relé. A prática que funciona é curva do fio formando um arco curto e prender com uma gota de fluxo; aqueça com ponta 0,8 mm e aplique solda rapidamente para não sobreaquecer o enrolamento.

• Posição: catodo no Vcc da bobina, anodo no lado que vai ao driver.
• Cheque polaridade antes de energizar; um diodo invertido cria curto instantâneo.

Testes na mesa de trabalho e verificação de picos

Antes de reconectar a bomba, aplique tensão e capture a forma de onda no osciloscópio. Procure redução do overshoot para <±10 V acima do barramento e ausência de picos de 50–80 V.

Reforço mecânico, checklist e observação após 30 dias

Imobilize o diodo com cola epóxi não condutiva e aplique tubo termo retrátil sobre as soldas. Teste 100 ciclos a 1 Hz com registro de temperatura e corrente. Checklist: polaridade correta, pinos firmes, overshoot <10 V, diodo temperatura <70°C.

Soldar próximo à fonte do problema é regra prática: reduzir caminho é reduzir energia não dissipada. — Nota Técnica

Após 30 dias observe: consumo estável sem picos, relé sem sinais de contato fundido, temperatura dos componentes dentro dos limites e ausência de reinícios do Arduino; se qualquer item falhar, repita a verificação de layout e substitua por proteção mais robusta.

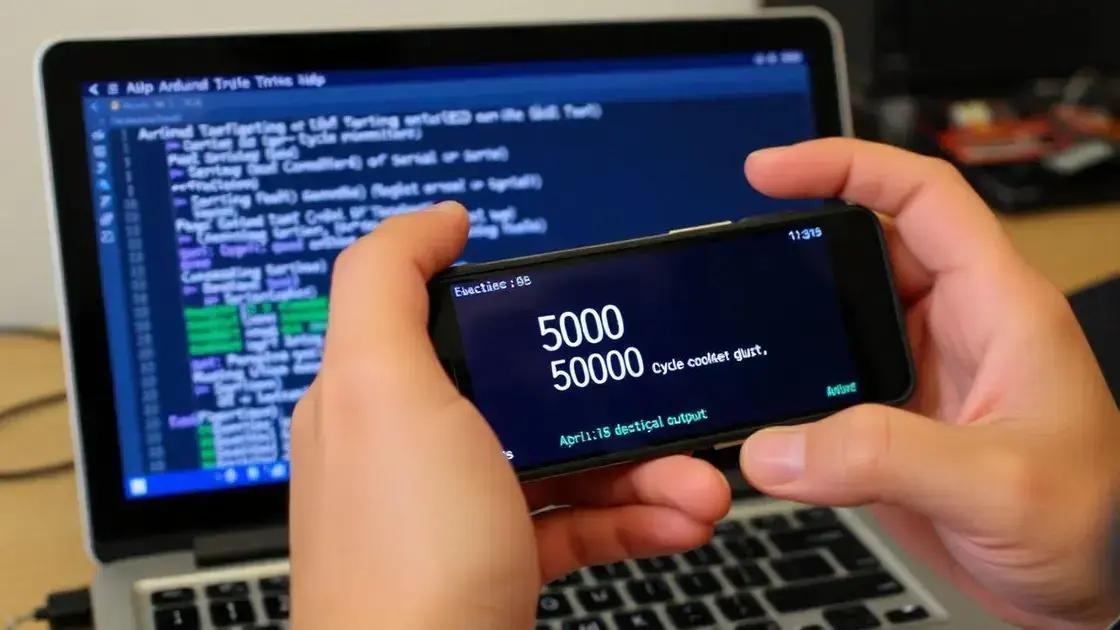

A validação final exige contagem e monitoramento real: implementei um contador no Arduino ligado ao relé para validar a correção após a proteção — rele travado arduino bomba hidroponia — e observei comportamento de comutação, consumo instantâneo e temperatura do conjunto durante 500 ciclos antes de reinstalar a bomba.

rele travado arduino bomba hidroponia: contador e watchdog

No código, o contador incrementa a cada fechamento do relé e grava no EEPROM a cada 10 ciclos para sobreviver a resets. A teoria que muitos propagam (apenas delay) falha porque não captura falhas intermitentes e perda de energia. Use millis() em vez de delay(), implemente watchdog (WDT) para reinícios automáticos e verifique retorno de estado via leitura do pino de entrada do módulo.

• Passos sujos: incrementar contador no evento de estabilização do pino (debounce 50 ms), salvar checkpoint no EEPROM.
• Verificação: após reinício, comparar contador em EEPROM com variável em RAM; se diferença >5 ciclos, marcar falha.

Instrumentação: corrente, temperatura e logs seriais

Monitore corrente com sensor INA219 ou clamp; registre picos de inrush e corrente de manutenção. Meça temperatura do transistor ou do relé com termistor ou termopar tipo K posicionado na carcaça. A prática mostra que apenas olhar para LED do relé não detecta degradação por calor.

1. Conectar INA219 no barramento I2C e logar via Serial.printf a cada ciclo.
2. Registrar temperatura e Ipeak; se Ipeak > 2x nominal ou T > 70°C, abortar teste e sinalizar erro.

Rotina de teste: 500 ciclos com variação de carga

Executar 500 ciclos a 1 Hz para simular comutação contínua; inclua cargas resistivas e depois a bomba real por curtos tempos. A prática ensina a variar duty cycle e frequência para capturar problemas que só aparecem em condições não lineares.

• Sequência: 100 ciclos com carga resistiva, 300 ciclos com bomba ligada 2 s on / 2 s off, 100 ciclos de verificação em vazio.
• Critérios de falha: relé não abre, Ipeak acima do limiar, aumento contínuo de temperatura.

Tabela de verificação rápida

Registrar telemetria é a única forma de provar que a solução aguenta o uso real; confiabilidade sem dados é suposição. — Nota Técnica

Ao final dos 500 ciclos, compare logs: contador em EEPROM, curvas de corrente e temperatura. Se tudo estiver estável, rode mais 1000 ciclos em campo e reavalie após 30 dias: sem picos ou crescimento térmico contínuo, a proteção é válida; caso contrário, revisar layout e considerar snubber mais robusto.
