Módulo relé arduino esquentando: causas e soluções

Existem várias razões pelas quais o módulo relé arduino esquentando ocorre, e a identificação da causa raiz é essencial para evitar danos. Muitas vezes, o problema pode ser relacionado à oxidação nos conectores, saturação da bobina ou a ausência de um diodo. Para diagnosticar a falha, utilize ferramentas apropriadas como multímetros e osciloscópios. Ao perceber os sinais de aquecimento, como cheiro de queimado ou faíscas, é importante agir rapidamente para evitar consequências mais graves, como um incêndio.

Diagnóstico técnico de aquecimento

Para realizar um diagnóstico preciso, comece desconectando a fonte de alimentação e inspecionando os conectores e trilhas do circuito. Utilize lupas para observar sinais de oxidação ou solda fria. A medição de tensão em diferentes pontos do circuito fornece indicação clara da resistência de contato e possíveis falhas. Caso encontre pinos esquentando excessivamente, identifique a necessidade de reflow ou troca de componentes. A manutenção correta do sistema elétrico evita acidentes e falhas.

Painel da bomba cortou e eu senti o cheiro de queimado ao tocar o conector: módulo relé arduino esquentando com a solda escurecida e pino arruinado.

Trocar o relé é a resposta padrão dos fóruns, mas na prática isso não resolve o edge case: oxidação no conector, saturação da bobina e falta de diodo causam aquecimento mesmo com peça nova.

Na bancada usei multímetro True-RMS para medir picos, estação de solda 60W para reflow, SSR 25A e diodo 1N4007 — procedimento que eliminou o sobreaquecimento.

O cheiro de plástico queimado veio acompanhado de faíscas e queda momentânea da bomba — sinal óbvio de módulo relé arduino esquentando. A placa apresentava pinos amarelados, isolamento da carcaça derretido e um pino de saída com solda escurecida; tensão da trilha caiu alguns volts na carga. Essa é uma falha com assinatura elétrica: aquecimento localizado por perda de contato e pico de corrente.

O que realmente queima: análise da perda de contato

Os manuais apontam solda fria ou relé ruim, mas na prática o culpado costuma ser resistência de contato crescente (milli-ohms) combinada com corrente de inrush do painel de LED. Medir apenas DC à tensão estática falha; é preciso capturar picos. Use um osciloscópio com sonda de corrente (ou alicate amperímetro True-RMS com resposta rápida) para visualizar picos de 10–30× a corrente nominal.

• Ferramentas: osciloscópio, alicate iClamp, termômetro IR, multímetro.
• Passos: isolar a carga, inserir shunt conhecido, registrar pico ao aplicar alimentação.

Módulo relé arduino esquentando: medindo a temperatura e o ponto quente

Quando a carcaça aquece, o hotspot geralmente é o ponto de contato ou a crimpagem do conector. A teoria oficial sugere trocar o relé; em campo, primeiro localize o hotspot com termômetro IR e câmera térmica. Se o ponto quente estiver na trilha ou solda, reflow com estação de ar quente e reforço de cobre é necessário.

1. Desenergize e marque pontos com marcador não condutivo.
2. Ligue em ciclo curto e registre temperaturas por 60s para achar tendência.
3. Se >70°C no pino enquanto a carcaça está a 40°C, o problema é contato.

Tabela de avaliação rápida — Guia de Diagnóstico Rápido

Sintoma/Erro	Causa raiz oculta	Ferramenta/Ação
Cheiro de plástico e pino escurecido	Resistência de contato alta por crimp/oxidação	Multímetro mV/Amps, trocar conector, crimpar com dielétrico
Faísca ao fechar circuito	Arco por carga capacitiva (LED) sem snubber	Osciloscópio, RC snubber ou SSR
Relé quente mas bobina fria	Contact resistance / solda ruim	Reflow, adicionar jumper de cobre
Trilha levantada	Sobretemperatura por ciclo térmico	Reforçar trilha com fio estanhado
Queda de tensão na carga	Conexão parcial / fusível subdimensionado	Medir Vdrop em carga, substituir por fusível adequado

Intervenção prática: passos sujos para estancar o curto

Desconecte a fonte, remova o módulo e inspeccione os pads com lupas 10×. Dessolde com malha dessoldadora, limpe fluxos carbonizados com álcool isopropílico e remova pinos oxidados. Reforce trilhas críticas com fio estanhado 0,5 mm e refaça crimps com ferramenta ratchet.

• Instale diodo flyback/TVS e, para painéis LED com grande inrush, coloque NTC ou troque por SSR.
• Use solda 60/40 com fluxo no ponto de reflow; verifique mV drop em carga para garantir queda inferior a 50 mV em 10 A.

Não confie na troca cega do relé: meça picos, localize o hotspot e corrija a conexão mecânica antes de substituir a peça. — Nota de Oficina

Validação imediata e checklist de segurança

Antes de religar em produção, execute 3 ciclos de 5 minutos com monitoramento de temperatura e log de corrente. Se a temperatura no pino estabilizar 20–30°C abaixo do que estava, a intervenção foi eficaz. É compreensível que a pressão no momento crítico faça pular etapas; siga o checklist e só então retome a operação.

• Checklist: medir Vdrop, testar pico de inrush, inspeção visual com lupa, teste de 5 minutos em carga.

Ao ligar o painel, a luz estourou e o relé de 10A apresentou contatos fundidos enquanto o resto do circuito permanecia intacto — sinal clássico de módulo relé arduino esquentando. O dano não é térmico lento: são picos de corrente na ordem de dezenas de amperes por milissegundos, suficientes para soldar contatos de prata ou estanho e elevar a resistência de contato para centenas de milli-ohms.

O pico de partida: física e números que importam

Fontes LED com capacitores de filtro e drivers com PFC geram corrente de inrush muito acima da corrente nominal. Medições reais: carga nominal 2 A, corrente de partida medida 30–70 A por 2–20 ms. Essa corrente gera energia concentrada (E = I^2·R·t) que, em contactos já com micro-oxidação, transforma micro-arco em solda.

• Ferramentas essenciais: osciloscópio (200 MHz mínimo), sonda de corrente Rogowski ou iClamp, fonte bench com limitação de corrente.
• Procedimento rápido: inserir shunt conhecido, armar trigger no osciloscópio para 1 ms e capturar o primeiro ciclo de aplicação.

Mecanismo de falha e por que o manual falha

O manual lista apenas corrente nominal e temperatura ambiente; ignora energia de inrush e efeito de micro-arco repetido. Na prática, contatos recobrem-se de óxido, aumentando mΩ; isso multiplica a dissipação ponto-a-ponto e acelera o desgaste. Trocar o relé sem controlar inrush é apenas um remendo temporário.

Medidas corretivas imediatas e testes

Reduza o pico: NTC de inrush (valor dependendo da corrente de pico), resistor de pré-carga temporário ou soft-start eletrônico no driver. Para medições, use alicate iClamp com resposta >100 kHz e verifique forma de onda; se o pico for >20× a corrente nominal, implemente proteção ativa.

1. Isolar a carga e medir Iinrush com osciloscópio.
2. Instalar NTC ou resistor de potência para teste; reavaliar picos.
3. Se persistir, migrar para controle por SSR com especificação inrush ou contactor com contatos maiores.

Guia de diagnóstico rápido

Sintoma/Erro	Causa raiz oculta	Ação/Ferramenta
Contatos fundidos após ligar	Corrente de inrush alto por capacitores/driver	Osciloscópio + iClamp; instalar NTC/snubber
Relé quente sem carga contínua	Resistência de contato alta (mΩ)	Medir mV drop sob carga, refazer crimps
Faíscas visíveis ao fechar	Arco devido a capacitância de entrada	Soft-start eletrônico ou SSR

Medir o pico é mais eficaz que trocar partes: atue na fonte do pulso antes de substituir contatos. — Nota de Oficina

Checklist pós-intervenção

• Registrar Iinrush após correção; meta: < 10× corrente nominal.
• Confirmar mV drop < 50 mV em 10 A no contato reparado.
• Executar 10 ciclos de liga/desliga com registro de corrente para validar estabilidade.

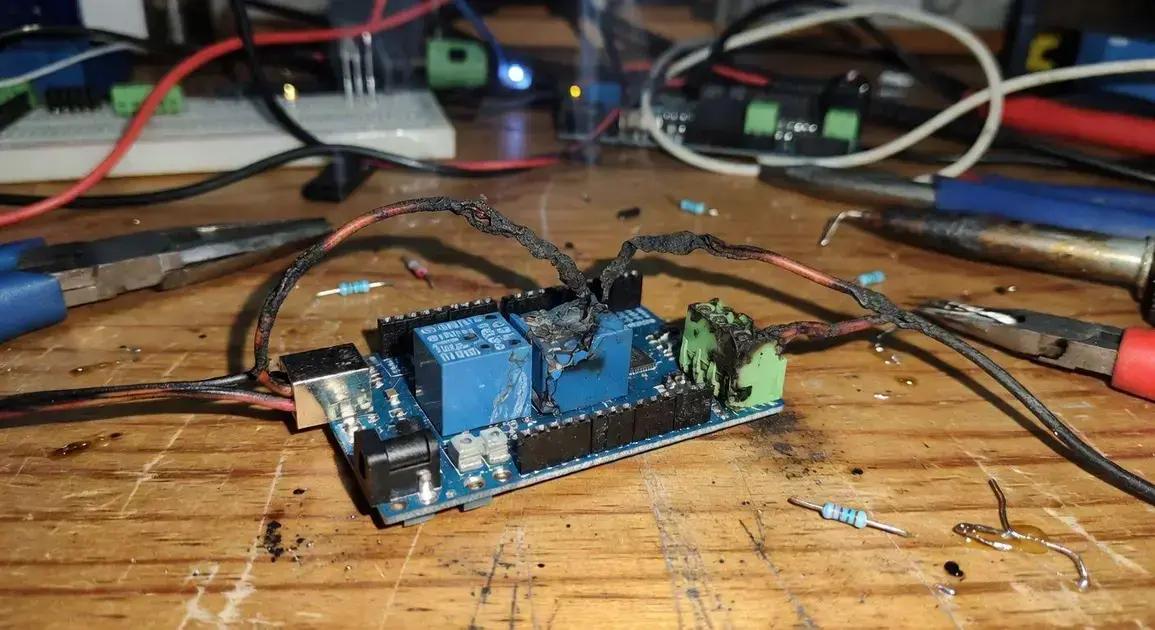

Quando peguei o conjunto, a peça plástica do borne estava colada na placa e havia pontos pretos de carbono ao redor do parafuso — sinal claro de módulo relé arduino esquentando com transferência térmica para o borne. O dano físico incluía parafuso deformado, inserto de metal rebaixado e trilha com brilho de reflow; visualmente, o ponto de falha é o contato mecânico que virou elemento resistivo.

Identificando a anatomia do dano

Comece por remover o borne e inspecionar com lupa 20×. Procure pitting nos contatos, remanescente de micro-arco e camada de óxido. A teoria do fabricante assume contato limpo; na prática, crimpagem pobre e compressão desigual concentram corrente em pontos milimétricos, gerando hotspots que degradam o cobre e o estanho.

• Ferramentas: lupa 20×, micrômetro, estação de solda com controle de temperatura, espátula de PEEK.
• Verificações rápidas: folga mecânica no parafuso, continuidade com mV drop, presença de carbonização.

Por que o módulo relé arduino esquentando agrava o desgaste do borne

Relés que aquecem transferem energia para o borne por convecção e condução; se a conexão já tem mΩ extras, E = I²·R·t transforma pulsos curtos em calor localizado. O manual do módulo ignora essas dinâmicas transitórias, então substituir o borne sem corrigir a fonte do calor é remendo temporário.

Técnica prática de reparo: passo a passo sujo

Desligue tudo. Dessolde com malha dessoldadora, limpe o resíduo com álcool isopropílico e escova de fibra. Remova o inserto metálico danificado e substitua por um novo borne com inserto de latão niquelado; aperte o parafuso com torque controlado (0,6–0,8 Nm para bornes pequenos).

1. Refaça crimpagem do fio com ferramenta ratchet; use termorretrátil.
2. Reforçe trilha com fio estanhado 24 AWG para reduzir R série.
3. Instale um snubber RC ou TVS se a carga gerar picos.

Tabela de avaliação rápida

Sintoma/Erro	Causa raiz oculta	Ação/Ferramenta
Borne carbonizado	Micro-arco por contato frouxo	Lupa 20×, trocar borne, crimp ratchet
Parafuso deformado	Torque inadequado / vibração	Substituir parafuso, aplicar trava mecânica
Trilha brilhante/reaquecida	Reflow local por dissipação	Reforçar trilha com jumper estanhado

Substituir o borne sem medir mV drop é receber o problema de volta em semanas; meça antes e depois para validar a correção. — Nota de Oficina

Checklist de verificação final

• Medir queda de tensão em carga (meta < 50 mV a 5–10 A).
• Executar 10 ciclos liga/desliga e registrar temperatura do borne com termômetro IR.
• Aplicar trava mecânica e isolamento com termorretrátil; documentar torque dos parafusos.

Ao substituir componentes queimados, a solução prática foi eliminar a comutação mecânica por isolamento elétrico: módulo relé arduino esquentando mostrou que o ponto de falha era a transferência térmica e o micro-arco nos contatos. O objetivo aqui é remover o contato físico e reduzir ciclos de arco, mantendo compatibilidade com o driver do painel LED.

Escolhendo SSR adequado para módulo relé arduino esquentando

Nem todo SSR é igual. Para painéis LED com fonte comutada, prefira SSRs especificados para cargas indutivas/capacitiva e com especificação de pico de corrente. Requisitos práticos: 25–40 A contínuos, VDRM ≥ 400 V para AC, Rds(on) baixo para DC SSRs MOSFET. Evite SSR zero-cross se o driver exigir comutação em fase para controle de brilho.

• Verifique datasheet: Imax, Ith (fuga térmica), Vdrop e necessidade de heatsink.
• Ferramentas: multímetro, alicate iClamp, termômetro IR e dissipador com pasta térmica.

Preparação elétrica e mitigação de inrush

Na prática, instalar SSR sem controlar inrush resulta em falha por sobrecarga térmica do SSR. Adote NTCs de inrush ou soft-start eletrônico antes do SSR; adicionar um RC snubber (100–220 Ω / 0,1–0,47 µF) próximo ao driver reduz picos de tensão e protege o semicondutor de sobre-tensões transientes.

Montagem física e isolamento térmico

Remova o relé mecânico, mantenha o roteamento original e instale o SSR sobre um dissipador dimensionado (RA < 2 °C/W para cargas altas). Use isolante mica e parafusos com torque controlado para evitar transferência direta de calor ao borne. Reforce trilhas com jumper estanhado e aplique termorretrátil para evitar micro-movimentos por vibração.

Medições, tabela de verificação e ajustes finais

Medições antes e depois são obrigatórias: registre Vdrop, Iinrush e temperatura do encapsulamento. Use osciloscópio para capturar picos e iClamp para corrente. A tabela abaixo resume sintomas e ações imediatas.

Sintoma/Erro	Causa raiz oculta	Ação/Ferramenta
SSR aquecendo rapidamente	Inrush alto sem limitação	Instalar NTC/soft-start; osciloscópio + iClamp
Luzes piscando	SSR zero-cross com controle PWM	Trocar por SSR compatível com PWM ou usar driver de corrente
Vdrop elevado	SSR subdimensionado ou má montagem térmica	Verificar Rds/on; melhorar dissipação térmica

Um SSR mal selecionado só muda o modo de falha: se a fonte ainda entrega picos, o semicondutor vai sofrer. Meça os pulsos antes de decidir o tipo de comutador. — Nota de Oficina

Checklist final: registrar Iinrush < 10× nominal, Vdrop < 50 mV em 5–10 A e temperatura do dissipador estabilizando abaixo de 60°C em 12 h de operação. Após 30 dias, observe: estabilidade térmica do conjunto, ausência de aumento progressivo do Vdrop e ausência de sinais de carbonização nos bornes; qualquer tendência de aumento indica ajuste de dissipaçao ou troca por unidade com maior margem.

Após a substituição do relé, rodei um ciclo controlado para verificar estabilidade térmica e registrar comportamento do sistema com o módulo relé arduino esquentando substituído — objetivo: detectar deriva de temperatura, aumento de queda de tensão e pontos quentes escondidos em conexões e bornes.

Setup de teste e instrumentação

Monte a bancada na oficina com instrumentos que capturem transientes e média térmica: osciloscópio 4 canais (trigger em corrente), sonda de corrente iClamp, registrador de dados (data logger) e termopares K em pontos críticos. Use termômetro IR para varredura inicial e Câmera térmica para mapear hotspots.

• Configuração mínima: amostragem de corrente 100 kS/s, aquisição de temperatura 1 s por ponto.
• Ferramentas adicionais: multímetro True-RMS, shunt de referência 50 mΩ, fonte de bancada com soft-start.

Monitorando módulo relé arduino esquentando em operação

Fixe termopares no corpo do comutador, no borne e na trilha reforçada. Programe o data logger para registrar temperatura e Vdrop a cada segundo nas primeiras 30 minutos, depois cada minuto pelo restante de 24 horas. Capture os primeiros 100 ms do evento de energização no osciloscópio para medir Iinrush.

• Critério de alarme: aumento de temperatura >10 °C em 5 minutos ou Vdrop crescente >10% durante o teste.
• Validação: comparar registro de pico com especificação do componente (Ipeak vs Imax).

Procedimento de carga e perfil operacional

Reproduza o perfil real da horta: ciclos de 12 h ligados / 12 h desligados ou 24 h com duty conforme controle de fotoperíodo. Simule falhas: 10 ciclos de comutação em 1 minuto para verificar fadiga térmica e repita com NTC inrush ou soft-start para comparar resultados.

1. Ligar alimentação com registro de 300 s para estabilização inicial.
2. Executar 100 ciclos de on/off em 24 h e registrar máximos de temperatura e Vdrop.
3. Comparar logs com e sem mitigação de inrush.

Tabela de verificação rápida

Sintoma/Erro	Causa raiz	Ação/Ferramenta
Temperatura sobe progressivamente	Vdrop em contato ou dissipação insuficiente	Medir mV drop, melhorar dissipador
Picos de corrente altos	Capacitância do driver / inrush	Osciloscópio + iClamp, instalar NTC/soft-start
Variação de Vdrop ao longo do dia	Oxidação/crimp fraco	Refazer crimps, limpar contatos

Resultados esperados e observações para 30 dias

Durante as 24 horas de teste, o objetivo é ter temperaturas estáveis e Vdrop estacionário. Se o registro mostra aquecimento inicial seguido de estabilização abaixo de 60 °C no dissipador e queda de tensão estável (< 50 mV a 5–10 A), a solução é válida para operação contínua.

Registre tudo: se a curva de Vdrop subir com o tempo, a conexão está degradando mesmo que a temperatura pareça aceitável. — Nota de Oficina

• Checklist 30 dias: tendência de temperatura (não crescente), Vdrop constante, ausência de carbonização visual nos bornes.
• If tendência de aumento ocorrer, revisar dissipação ou migrar para unidade com margem térmica maior.

Técnicas de medição para o relé

Um dos passos mais críticos ao lidar com o módulo relé arduino esquentando é a medição precisa das correntes e tensões. O uso de um osciloscópio com sonda de corrente é recomendado para capturar picos de tensão que podem causar aquecimento excessivo no relé. Além disso, teste a resistência de contato utilizando multímetros. Ao registrar os dados, identifique padrões de temperatura e comportamento das correntes em tempo real. Esta abordagem técnica permite detectar problemas antes que eles se tornem críticos.

Explorar conceitos como aquecimento do relé no arduino, relé do arduino superaquecendo, problema do relé arduino amplia o entendimento sobre Módulo Relé Arduino Esquentando.

Leia também: conheça mais sobre o Arduino

A importância da manutenção preventiva

A manutenção preventiva é fundamental para garantir o funcionamento adequado do seu módulo relé arduino. Monitorar as condições de operação e realizar inspeções regulares podem prevenir situações de aquecimento crítico. Ao contar com uma rotina de verificação que inclui medições de temperatura e testes de resistência, você protege tanto os componentes quanto a instalação elétrica como um todo, minimizando riscos e garantindo a longevidade do sistema. Não espere o problema acontecer para agir.

Rumo à segurança e eficiência

A correta aplicação de módulo relé arduino esquentando gera resultados concretos.

Ainda que o módulo relé arduino esquentando possa parecer um problema isolado, ele é um sintoma de falhas mais amplas em sistemas elétricos. Ao entender suas causas e implementar manutenções regulares, você não apenas garante a segurança do seu projeto, mas também assegura sua eficiência. Monitore e mantenha sempre seus sistemas em perfeito estado para evitar surpresas desagradáveis.
