Condensação destruindo meu painel LED: A corrosão nas soldas após 6 meses em ambiente úmido

Luzes que perdem brilho e blocos de LEDs mortos ao redor do reservatório indicam led hidroponia condensacao corrosao: camada de água cria filme condutor e inicia oxidação nos pinos e nas soldas.

O conselho comum — secar e trocar a fita — falha porque a umidade penetra por capilaridade e as soldas frias ou pinos corroídos reiniciam o curto em dias, não em semanas.

Na bancada usei estação de solda 60W (ponta 1,2mm), estanho 0,5mm, álcool isopropílico 99%, escova de cerdas duras, lixa 600, verniz conformal e tubo termorretrátil para reforçar pinos e selar a região.

led hidroponia condensacao corrosao aparece como flicker intermitente que evolui para apagão: tensão cai, LEDs piscam com carga variável e, por fim, blocos inteiros apagam após exposição contínua ao vapor. O sintoma elétrico é claro — queda de tensão em trilha próxima ao reservatório e resistência de contato crescente entre pinos e solda.

Primeira checagem: sinais elétricos e medição básica

Use multímetro Fluke 117 em DC e modo continuidade. Meça tensão no conector de entrada com painel alimentando e desligado; observe queda >0,3V sob carga, sinal de resistência de contato. Verifique também ripple com osciloscópio (100mVpp aceitável); picos de centenas de mV indicam correntes parasitas por filme condutor de água.

• Ferramentas: Fluke 117, osciloscópio 100MHz, pinça amperimétrica.
• Medições rápidas: VCC sem carga, VCC sob 1A de consumo, resistência entre terra e VCC.

Inspeção visual e microscópica: identificar oxidação e trilhas comprometidas

Abra a fita/placa e use microscópio USB 60–200x ou lupa 10x. Procure depósitos verdes (oxidação cobre), bolhas de fluxo e microfissuras na solda. A teoria do fabricante — trocar apenas o driver — falha quando o ponto de falha é o conector ou pad corroído; trocar a fonte não resolve pinos com perda de contato.

• Passo a passo: limpar com álcool isopropílico 99%, raspar com escova de aço inox 0,2mm, lixar pad 600 se necessário.

Medir resistência de contato no led hidroponia condensacao corrosao e decidir reparo

Coloque ponte de prova fina e meça R entre conector e pad; >0,5Ω indica falha iminente em sistemas 12V. Se R entre 0,1–0,5Ω e solda visivelmente comprometida, refazer solda com estação 60W e estanho 0,5mm é suficiente. Se trilha abrasada, faça jumper com fio 30AWG tinned.

Guia de diagnóstico rápido

Secagem superficial sem selagem costuma dar recidiva em 48–72h; selar pinos com verniz conformal e reforçar com termorretrátil minimiza retorno do problema. — Nota de Oficina

Checklist de intervenção e validação prática

1. Desenergizar e documentar leituras iniciais (V, I, R).
2. Limpeza mecânica + IPA 99%; remover oxidação visível.
3. Resoldagem com estação 60W, fluxo controlado e estanho 0,5mm.
4. Aplicar verniz conformal na área reparada e termorretrátil nos conectores.
5. Testar 48h em câmara úmida com ciclos de condensação; monitorar corrente e ripple.

Após a intervenção, monitore queda de tensão e corrente por 30 dias; qualquer aumento gradual de resistência ou retorno do flicker indica necessidade de relocação do driver ou revisão do encapsulamento.

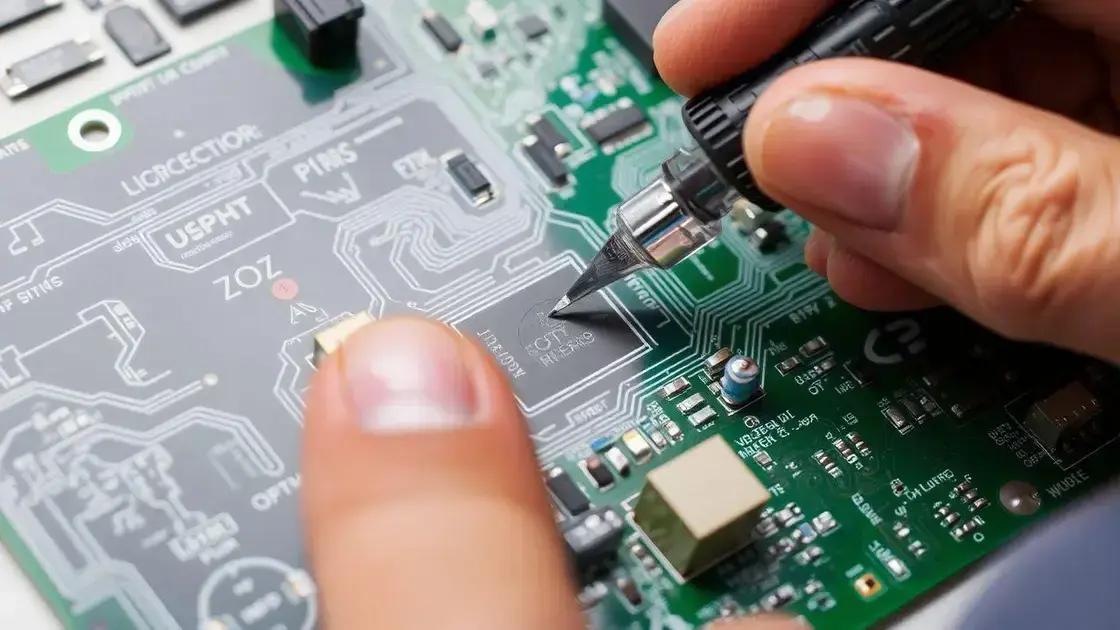

led hidroponia condensacao corrosao no driver normalmente se apresenta como depósitos verdes nos nós de solda, fuga de corrente entre pistas e capacitores eletrolíticos inchados depois de meses em vapor. Ao abrir a caixa você encontra resíduo salino, pads branqueados e, frequentemente, solda pulverizada nas junções do retificador.

Segurança, desmontagem e checklist inicial

Primeiro passo: isolar da rede e descarregar capacitores com resistor de 100kΩ 5W. Retire tampas com chave Torx adequada e documente todos os fios e conexões com foto. A prática do manual — apenas tirar o driver e substituir por peça nova — falha quando a oxidação já penetrou na janela de epóxi e nas vias internas.

• Ferramentas: chave Torx, estação de solda 60W, soprador quente, pinças ESD.
• Segurança: luvas isolantes e óculos; descarregador de capacitores obrigatório.

Inspeção microscópica e tabela de triagem rápida

Use microscópio USB 100–200x para localizar microfissuras na solda e crescimento verde (óxido de cobre). A teoria do fabricante — que apenas a placa externa sofre — ignora contaminação capilar dentro do encapsulamento.

Testes elétricos práticos e identificação de componentes comprometidos

Meça ESR de capacitores com medidor ESR; qualquer valor 2–3x acima do datasheet exige troca. Teste diodos do retificador com multímetro em diode-mode; variação de queda >0,2V entre pares indica deterioração. Não confie apenas no teste visual — muitos diodos apresentam microtrincas que causam fuga sob alta tensão.

• Procedimento: medir Vdc após ponte retificadora sem carga e sob carga simulada de 500mA.
• Substituições típicas: ponte KBP (se corroída), capacitores low-ESR 220µF/400V, diodos Schottky de alta corrente.

Técnica de limpeza, resoldagem e reparo de trilhas

Limpe com álcool isopropílico 99% e escova de nylon; raspe oxidação com lâmina de bisturi e lixa 600 se necessário. Use fluxo rosinate e estação de solda 60W para resoldar; onde a pista está consumida, aplique jumper com fio esmaltado 30AWG estanhado. Evite fluxo agressivo que deixe resíduos higroscópicos.

Proteção pós-reparo e verificação funcional

Depois de reparado, aplique verniz conformal em camada fina nas áreas críticas e use termorretrátil nos conectores. Teste 24–48h com ciclos de condensação controlada e registre corrente e ripple; qualquer tendência ascendente implica falha de encapsulamento ou necessidade de relocação do driver.

Limpeza superficial e religação devolvem a função temporária; a correção real exige remover oxidação, substituir componentes críticos e selar o conjunto. — Nota de Oficina

led hidroponia condensacao corrosao não é só sujeira verde: é um processo eletroquímico que transforma vapor em filme condutor e, em semanas, reduz isolamento, aumenta fuga de corrente e queima componentes. Em ambientes com RH acima de 80% a superfície da placa frequentemente atinge ponto de orvalho e começa a condensar microgotículas que carregam sais solúveis do solo nutritivo.

Medição do ambiente e ponto de orvalho

Não confie apenas no número de %RH do termômetro digital. Meça também temperatura da superfície do painel com termômetro infravermelho e calcule dew point com tabela ou app. Se a temperatura da placa ≤ ponto de orvalho, condensação vai ocorrer toda noite ou em ciclos de refrigeração.

• Ferramentas: higrômetro datalogger (ex.: HOBO), termômetro IR, aplicativo dew point.
• Passos: registrar RH/T a cada 10–15 minutos por 72h; comparar Tplaca versus dew point.

Como a condensação forma filme condutor e inicia corrosão

Quando microgotas se formam, elas dissolvem sais (nutrientes, fertilizantes) e criam solução eletrolítica. Essa solução reduz impedância entre pads, gera correntes de fuga e inicia corrosão galvânica no cobre e nas perna de componentes.

• Medições críticas: resistência de isolamento (megômetro), leakage current com fonte ajustada e monitor de corrente.
• Correção prática: eliminar fonte de sais, aumentar temperatura superficial ou aplicar barreira hidrofóbica imediatamente após limpeza.

Componentes vulneráveis e tabela de triagem rápida

Alguns componentes falham primeiro e servem como indicadores antecipados: capacitores eletrolíticos, conectores JST, pads expostos e diodos de baixa tensão.

Por que testes padrão do fabricante falham no campo

Testes de fábrica geralmente simulam ciclos por 48h em câmara com água pura. Na prática, o ambiente de hidroponia entrega vapor saturado com aerossóis salinos, ciclos térmicos e condensação localizada — combinação que gera degradação acelerada que não aparece nos relatórios de IP.

• Remédio prático: usar dessecante ativo, ventilação localizada e elevar driver para reduzir exposição direta ao vapor.
• Verificação: registro contínuo de leakage e ESR por 30 dias após intervenção.

Medidas imediatas para reduzir a mortalidade eletrônica

Limpeza com IPA 99%, resoldagem onde houver oxidação, aplicação de verniz conformal acrílico em pelo menos 3 demãos e uso de termorretrátil nos conectores são ações que reduzem risco imediato. Evite selantes à base de silicone diretamente sobre dissipadores sem teste prévio.

1. Aumentar circulação de ar e temperatura superficial em 2–4°C para manter placa acima do dew point.
2. Instalar logger e revisar leituras após 7, 14 e 30 dias.
3. Se leakage ou ESR subir novamente, planejar relocação do driver ou trocar encapsulamento por IP65.

Medidas estéticas (spray rápido ou secagem) devolvem função temporária; controle ambiental e selagem correta são a única forma de evitar recidiva. — Nota de Oficina

Após 30 dias observe: estabilidade de corrente e ripple, ausência de novos depósitos verdes e ESR dentro das especificações; qualquer tendência de piora exige mudança física de posição do driver ou upgrade do encapsulamento.

led hidroponia condensacao corrosao exige proteção localizada: verniz mal aplicado acumula bolhas, prende umidade e acelera falha. A solução não é borrifar um selante genérico — é limpar, controlar viscosidade, pincelar camadas finas e curar em condição controlada.

Preparação da superfície: limpeza e mascaramento

Remova todos os resíduos de fluxo e sais com álcool isopropílico 99% e removedor de fluxo à base de éter vegetal; use swabs sem fiapos e soprador de ar filtrado. Se houver oxidação leve, raspe suavemente com lâmina de bisturi e reflow antes de aplicar verniz.

• Ferramentas essenciais: swabs lint-free, IPA 99%, soprador quente, lupa 30–60×.
• Mascaramento: use fita Kapton em pads óticos e conectores; evite overmask que cria bolsões.

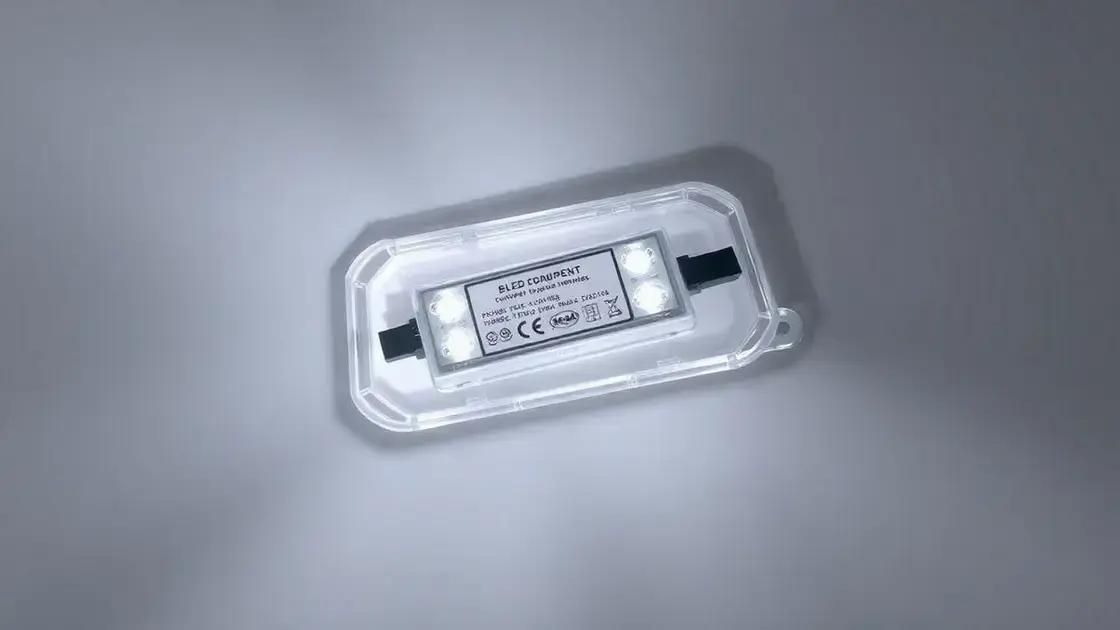

Aplicando verniz no led hidroponia condensacao corrosao: técnica de pincel

Use pincel sable 000 ou artístico de ponta fina, verniz conformal acrílico de baixo viscosidade (10–40 cP). Aplique camadas finas, no sentido das trilhas, com flash-off de 5–10 minutos entre demãos para evitar bolhas.

• Objetivo de espessura: 25–50 µm por demão; 2–3 demãos totais dão boa proteção sem afetar dissipação térmica.
• Evite cobrir emissores óticos diretamente; faça máscara localizada sobre o die se necessário.

Tabela de fricção: problemas comuns e correções

Cura, testes elétricos e verificação de integridade

Cura típica para acrílico: tack-free em 10–30 min, cura total em 24–72h a 20–25°C e RH<50%. Para acelerar, use estufa a 50–60°C por 20–30 minutos (verificar ficha técnica do produto).

• Teste de isolamento: Megômetro >100MΩ entre VCC e GND após cura.
• Teste de adesão: cross-cut adhesion e inspeção com lupa 30–60×.
• Teste ambiental: câmara de condensação 48h; monitorar leakage current.

Reparo localizado, reaplicação e o que observar após 30 dias

Para falhas, remova verniz com stripper recomendado, repare soldas e reaplique seguindo os passos anteriores. Selar conectores com termorretrátil adicionado é prática recomendada para pontos de transição.

Não economize na preparação: verniz aplicado sobre sujeira é pior que nada — ele aprisiona eletrólitos e acelera corrosão. — Nota de Oficina

Após 30 dias observe: estabilidade de corrente, ausência de novos depósitos verdes, manutenção da resistência de isolamento (>100MΩ) e ausência de retorno de fuga entre pads. Se qualquer métrica piorar, reavalie controle ambiental ou troque o encapsulamento por solução com maior IP.

led hidroponia condensacao corrosao força a realocação do driver quando o equipamento recebe vapor direto: o resultado é oxidação acelerada, fuga de corrente e curto intermitente. Identificar um local seco e com circulação controlada é passo não negociável para interromper o ciclo de falhas.

Avaliação do local e critérios para realocação do led hidroponia condensacao corrosao

Mapeie zonas de vapor em relação ao reservatório: distância vertical mínima prática é 50–80 cm acima do nível de água e 30–50 cm horizontal da linha de vapor ativo. A teoria de apenas elevar 10 cm falha porque vapor convectivo sobe e se condensa em superfícies frias.

• Métricas a atingir: Tplaca > dew point +2°C; RH local < 65% durante ciclo noturno.
• Ação: escolher prateleira externa, parede lateral ou gabinete ventilado com dutos direcionados para fora da zona de evaporação.

Medição prática da zona de risco

Instale datalogger de RH/Temp (ex.: HOBO), termômetro IR e anemômetro por 72 horas. Registre picos à noite; se a placa atingir ponto de orvalho em mais de 10% dos ciclos, o local é inadequado.

1. Coloque sensores a 0.3m, 0.6m e 1.0m do reservatório por 72h.
2. Analise logs e modele deslocamento de vapor; priorize locais com menor número de eventos de condensação.

Rotas de cabeamento, queda de tensão e dimensionamento

Relocar o driver aumenta comprimentos de cabo; calcule queda de tensão: ΔV = I × R; R (Ω/m) para cobre 18 AWG ≈ 0,021Ω/m. Em sistemas 12V mantenha ΔV ≤ 0,36V (3%).

• Exemplo: 2A a 5m → Rtotal 10m ×0,021 =0,21Ω → ΔV=0,42V (inaceitável). Use 16 AWG ou 14 AWG conforme cálculo.
• Use conectores IP67 em passagens e conduítes corrugados para proteger do vapor.

Fixação, selagem mecânica e tabela de opções

Selecione gabinete com rating mínimo IP54; prefira IP65 se houver risco de spray. Use grommets, strain relief e silicone apenas em entradas externas, não sobre dissipadores.

Validação pós-relocação e metas de 30 dias

Após mover, registre RH/T e corrente do sistema; metas: estabilidade de corrente ±2% e ausência de eventos de condensação por 30 dias. Se leakage aumentar, verifique selagens e qualidade dos conectores.

Mover sem calcular queda de tensão ou sem selar passagens apenas adia a falha; faça medições antes, durante e depois. — Nota de Oficina

Ao final de 30 dias, espere: logs sem picos de dew point, corrente estável, e inspeção visual sem novos depósitos verdes; qualquer regressão exige trocar o encapsulamento por solução com maior IP ou reposicionamento fora do ambiente de cultivo direto.
